Ponts roulants encadrés par crabe de poutre simple électrique pour l'application générale d'ingénierie
Le type électrique de grue vue par crabe système simple de grues de pont aérien de poutre avec le crabe fournissent la solution pour la manipulation du matériel même lorsque les unités ou les entrepôts de production sont comparativement petits et bas. Pour réduire au minimum les frais financiers pour des modifications aux bâtiments pour fournir l'espace supplémentaire, nous nous servons du minimum de l'espace pour nos systèmes de grue. Utilisant de diverses dispositions de fixation les grues de déplacement simples de poutre peuvent être adaptées individuellement à l'espace existant disponible. Les dimensions favorables ont comme conséquence la position optimale de crochet la plus élevée.
La grue industrielle aérienne de poutre simple est particulièrement économique pour faire face à des tâches de levage dans le devoir 20t. Le temps et la main d'oeuvre sont considérablement sauvés avec un ensemble de grue simple d'EOT de poutre dans l'atelier ou de toute autre application appropriée.
Normalement il n'y a aucune distance de sécurité maximum au plafond du bâtiment pour les grues simples de poutre avec une gamme de capacité de charge jusqu'à 10 T. Ceci lui fait un maître à l'espace d'économie même dans les bâtiments avec des dimensions défavorables avec moins restrictions. La poutre de grue est construite des profils robustes. Utilisant une gamme complète de dispositions de fixation les grues de déplacement peuvent être conçues pour adapter l'espace disponible. Toutes que nous avons besoin pour la phase de planification du système de grue sont les dimensions claires du bâtiment. Nous concevrons alors les ponts roulants vue par crabe de poutre simple électrique individuellement pour vous.
Le pont roulant de poutre simple avec la grue sont très utilisé dans les applications suivantes :
1. Grues DE FAIBLE PUISSANCE pour des opérations d'entretien, d'entrepôt et d'assemblage.
2. Grues À USAGE MOYEN pour l'application générale d'ingénierie et l'atelier de construction mécanique.
3. Grues RÉSISTANTES pour les ateliers de construction mécanique lourds, les moulins à papier, le magasin de fabrication, etc.
4. Grues RÉSISTANTES SUPPLÉMENTAIRES pour le fonctionnement continu dans les aciéries et tout autre but lourd d'ingénierie. Des grues pour le devoir extérieur est également conçues particulièrement.
Paramètres techniques
| |
|
|
2T |
| |
Envergure |
m |
10,5 |
14 |
17,5 |
21 |
24,5 |
| Vitesse |
Vitesse de levage |
m/min |
5/0.8 |
| Vitesse de chariot |
5.0/20 |
| Vitesse de pont |
8/32 |
| Puissance de moteur |
Moteur de levage |
kilowatt |
3.2/0.45 |
3.2/0.45 |
3.2/0.45 |
3.2/0.45 |
3.2/0.45 |
| Moteur de chariot |
0.64x1 |
0.64x1 |
0.64x1 |
0.64x1 |
0.64x1 |
| Moteur de pont |
0.37x2 |
0.37x2 |
0.37x2 |
0.37x2 |
0.37x2 |
| Puissance de grue |
4,58 |
4,58 |
4,58 |
4,58 |
4,58 |
| Données de base |
Charge de Max.Wheel |
KN |
14,7 |
16 |
18 |
20,4 |
24,3 |
| Diamètre de roue. |
|
125 |
125 |
125 |
125 |
125 |
| Modèle de chariot d'extrémité |
|
HSE125-15 |
HSE125-20 |
HSE125-25 |
HSE125-30 |
HSE125-35 |
| Modèle de vitesse |
|
SK0282-0.37 |
SK0282-0.37 |
SK0282-0.37 |
SK0282-0.37 |
SK0282-0.37 |
| Quantité de roue de grue. |
PCs |
4 |
4 |
4 |
4 |
4 |
| Rail de grue |
|
30×50 |
30×50 |
30×50 |
30×50 |
30×50 |
Les caractéristiques de conception incluent :
CONCEPTION :
Dimensions compactes, bas poids, facile à utiliser et facile à maintenir, conception modulaire avec direct
ajustements entre les composants
STRUCTURE :
Poutre de pont, chariots d'extrémité, vue de crabe construite de la conception de plat de boîte/des sections roulées.
S'il y a lieu la radiographie 100% de tous les joints de soudage bout à bout des chariots de pont et d'extrémité peut être fournie.
MOTEURS :
La grue de Nante utilise les moteurs poteau-changeants de rotor conique cylindrique vigoureux avec la fonte continue élégante
sections en aluminium, classe intégrée F, d'isolation de freins de sécurité protection IP54.
Commandes variables de fréquence et télécommandes :
Nous offrons également la commande variable de fréquence dans le levage, le voyage de croix, long voyage pour le contrôle de vitesse de steples
comme option. Nous fournissons également les grues à télécommande par radio pour l'application dans inaccessible et
secteurs dangereux.
Freins
Magnétiques de sécurité ou des freins hydrauliques du couple ou de plus de 150% sont adaptés sur des prolongements d'axe. Pour les grues résistantes un deuxième frein peut être monté pour assurer l'opération de sécurité.
Contrôles
Le contrôle pendant du plancher, commutateurs de commande principaux, les contrôleurs principaux dans la cabine de conducteur peut être
fourni. À télécommande par radio peut être fourni sur demande.
PANNEAU ÉLECTRIQUE :
Conception modulaire, couvrant une plage de fonctionnement très large. Les systèmes sont conçus pour la facilité de l'installation et l'entretien et l'opération fiable, avec les circuits fuseless, le câblage canalisé et les terminaux non vissés.
PEINTURE :
Chaque composant et partie est complètement frotté et peint avec deux manteaux d'amorce devant assemblée et deux manteaux d'émail synthétique après essai.
COMMUTATEURS DE LIMITE :
Pour empêcher au-dessus du levage et au-dessus de l'abaissement du crochet.

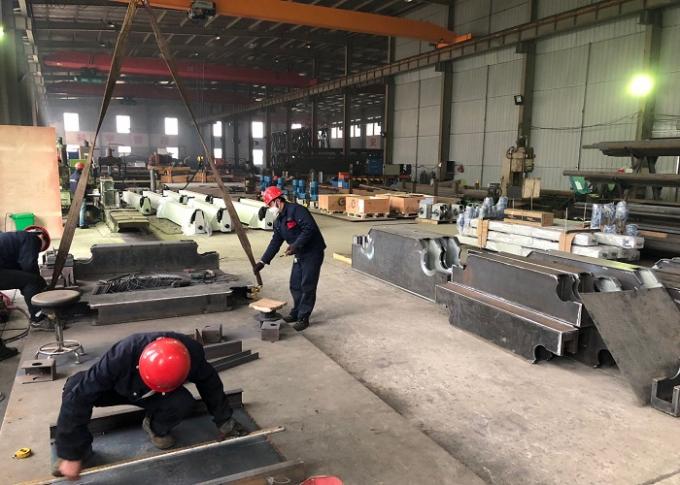

NOTRE USINE
